Rasējums ar izmēriem
Izpildes apraksts

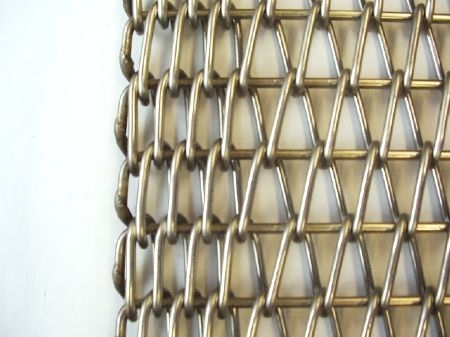

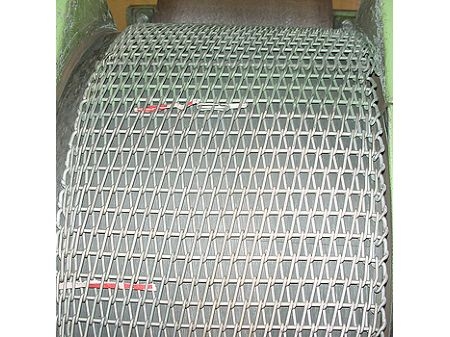

Konveijers izgatavots no vienpusēji pītas spirāles stieples (pa kreisi vai pa labi), kura ir sasvstarpēji pīta. Šīs spirāles savā starpā ir saistītas ar šķērsstiepli, kuru pabeidz metināšanas šuve. Šī konveijera nākošais variants ir konveijers ar sapāroto spirāli - tips 502.
Īpašības
· konveijers paredzēts lielām iekārtām un augstai temperatūrai
· līdzīgos apstākļos ekspluatācijas laiks ir ilgāks salīdzinot ar 400 tipa konveijeru
· ļoti jūtīgs iestādīšanā un darbā, piemērots tikai nelieliem ātrumiem
Pielietošana
Kā transportēšanas konveijers rūdīšanas un atlaidināšanas krāsnīs un citiem termiskās apstrādes veidiem temperatūrā līdz 1150 °C.
Visbiežāk tiek izmatots sekojošos procesos:
· saķepināšana
· cietā lodēšana
· rūdīšana
· atlaidināšana
· atkvēlināšana
Tehniskie dati
· Šķērsstieples solis: 3,00 - 50,00 mm
· Spirāles stieples solis: 3.00 - 50,00 mm
· Šķērsstieples diametrs: 0,90 - 5,50 mm
· Spirāles stieples diametrs: 0,60 - 5,50 mm
· Standarta materiāli: nerūsējošais tērauds augstām temperatūrām
· Darba temperatūra: līdz 1150 °C
Malu pabeigšana: ar metināšanas šuvi (G)
